QT160B光电瞄准单元采用三光光电模块和图像跟踪器一体化设计，具有重量轻、精度高和集成度高等特点，可安装在各种枪械上，用于对目标昼夜侦察、监视和锁定。
通过红外和可见光可实现全天时对目标的探测和跟踪，可实时输出红外和可见光图像，激光测距机可实时测量输出距目标距离。
一、 实物图片
图1 QT160B光电瞄准单元产品图片
二、 产品功能
a) 具备红外、可见光图像和激光测距；
b) 具备可见光调焦、变倍功能；
c) 具备图像跟踪过程中连续变焦的功能；
d) 具备皮卡能力；
e) 具备图像叠加功能；
f) 具备根据指令生成光标功能；
g) 具备图像跟踪能力；
h) 具备典型目标（人、车）识别能力；
三、 安装平台
各种枪械。
四、 主要技术参数
型号 | QT160B光电瞄准单元 |
红外热像仪 |
探测器类型 | 非制冷焦平面探测器 |
工作波段 | 8μm～14μm |
探测器分辨率 | 640×512 |
像元尺寸 | 12μm |
镜头焦距 | 35mm |
视场角 | 12.5°×10.0° |
伪彩 | 10种 |
数字变倍 | 1～4X |
噪声等效温差 | NETD≤50mK |
最小可分辨温差 | MRTD≤500mK |
可见光相机 |
分辨率 | 1920×1080 |
响应波段 | 0.4μm～0.9μm |
像元尺寸 | 2.8μm |
光学变倍 | 30倍 |
焦距 | 4.6mm～138mm |
视场角 | 54.1°×30.4°～1.99°×1.1° |
变焦方式 | 自动对焦、手动调焦 |
最低照度 | 0.01Lux（黑白） |
激光测距机 |
波长 | 1535nm |
最大测距距离 | ≥3000m（能见度≥15Km条件下） |
最小测距距离 | ≤15m |
测距精度 | ±2m |
测距频率 | 1～5Hz |
系统指标 |
图像跟踪 | 自动跟踪选定目标 |
供电电压 | 直流18V～30V |
功率 | 稳定功耗：≤40W |
重量 | ≤2.5kg |
体积 | 194.7mm×142mm×115mm |
接口 |
控制接口 | RS422 |
视频接口 | HD-SDI/百兆网 |
存储接口 | ≤128G存储卡（Mini SD卡） |
存储格式 | .avi格式 |
环境适应性 |
工作温度 | -40℃～＋60℃ |
存储温度 | -45℃～＋65℃ |
防护等级 | IP67 |
五、 机械尺寸及安装接口

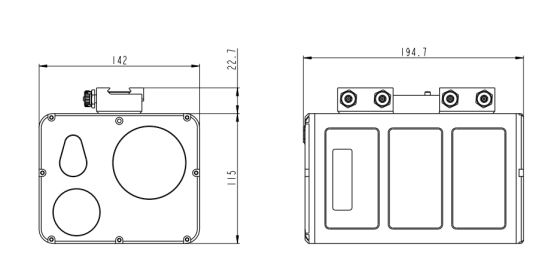

图2产品机械尺寸图
