Z140TA光电转台由非制冷红外热像仪、30倍连续变倍可见光相机、激光测距仪、两轴伺服稳定平台和图像跟踪器组成。具有重量轻、稳定精度高和集成度高等特点，可适应车、船载，完成对目标区域的昼夜侦察、监视和目标定位等任务。

光电转台通过非制冷红外热像仪和可见光相机实现全天时对地目标的探测、识别和跟踪，并实时输出红外和可见光视频供任务执行人员查看。

光电转台主要应用于侦查、边防巡逻、人员搜救、森林防火等场景。

一、 实物图片

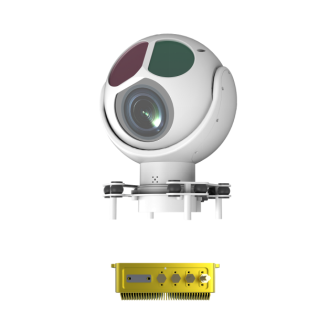

 图1 产品图片

二、 产品功能

a) 具备自检和故障上报功能；

b) 具备长波红外、可见光波段探测能力，能输出红外图像和可见光图像；

c) 具备可见光30倍光学变倍功能；

d) 可见光具备光学变倍、自动对焦、手动调焦和低照度功能；

e) 红外具备1～4倍电子放大和六种调色板切换功能；

f) 具备激光测距功能；

g) 具备方位、俯仰两自由度运动的能力；

h) 具备自动搜索/手动搜索/随动/姿态稳定/跟踪等多种工作模式；

i) 手动搜索模式下，具备接收控制站指令并完成转台操作的功能；

j) 具备隔离载体扰动，稳定瞄准线的能力；

k) 具备锁定/解锁目标功能，且锁定目标后转台输出图像为带有跟踪框的图像；

l) 具备目标自动跟踪功能，能自动跟踪目标，具备抗自然干扰的能力；

m) 具备记忆跟踪功能，目标在短暂丢失后，可短时间内再次捕获；

n) 具备调节波门大小的功能；

o) 具备跟踪点切换功能；

p) 根据激光测距喝无人机姿态信息可解算目标坐标；

q) 可通过RS422/百兆网与控制站双向通信，并输出红外图像、可见光图像、系统工作状态、相机工作状态、光轴位置等信息；

r) 具备HD-SDI/同步422/百兆网/HDMI多路视频输出接口；

s) 具备拍照和录像功能；

三、 挂载平台

垂起固定翼无人机、旋翼无人机、系留无人机等。

四、 主要技术参数

五、 机械尺寸及安装接口

图2产品机械尺寸图

图3数据盒尺寸图
