TZ130DB-HNV000T635L305光电吊舱由非制冷红外热像仪、激光测距仪、三轴伺服稳定平台和图像处理组件（自主识别、跟踪）组成。具有重量轻、稳定精度高、集成度高、自动目标识别、自动跟踪等特点，可应用在中、小型无人机上，完成对目标区域的昼夜侦察、监视等任务。

该吊舱已经适配过国内多家主流飞控平台，可实现与飞控的无缝对接；并可接入本单位ViewControlStudio显控软件平台，协助总体单位快速完成无人机系统的开发。

光电吊舱通过非制冷红外热像仪实现全天时对地目标的探测、识别和跟踪，并实时输出红外视频供任务执行人员查看。

光电吊舱主要应用于侦查、边防巡逻、人员搜救、森林防火等场景。

一、 实物图片

图1 产品图片

二、 产品功能

a) 具有典型目标自动识别、自动跟踪功能；

b) 具备自检和故障上报功能；

c) 具备激光测距功能；

d) 具备方位、俯仰和横滚三自由度运动的能力；

e) 具备航向锁定/手动搜索/随动/姿态稳定/跟踪等多种工作模式；

f) 具备隔离载体扰动，稳定视轴的能力；

g) 具备锁定/解锁目标功能，且锁定目标后吊舱输出图像为带有跟踪框的图像；

h) 具备目标自动跟踪功能，能自动跟踪目标，具备抗自然干扰的能力；

i) 具备记忆跟踪功能，目标在短暂丢失后，可短时间内再次捕获；

j) 具备调节波门大小的功能；

k) 具备跟踪点切换功能；

l) 具备根据激光测距、无人机位置和姿态信息解算目标坐标；

m) 可通过串口/百兆网（UDP）与控制站双向通信，可输出系统工作状态、相机工作状态、光轴位置等信息；

n) 具备百兆网视频接口（RTSP协议）；

o) 具备拍照和录像功能；

p) 产品具备快拆功能；

三、 挂载平台

垂起固定翼无人机、旋翼无人机、系留无人机等。

四、 主要技术参数

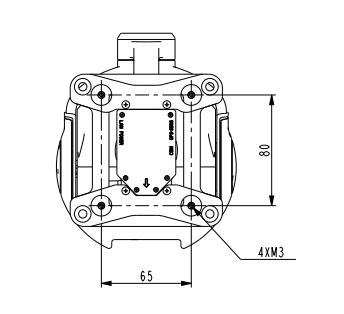

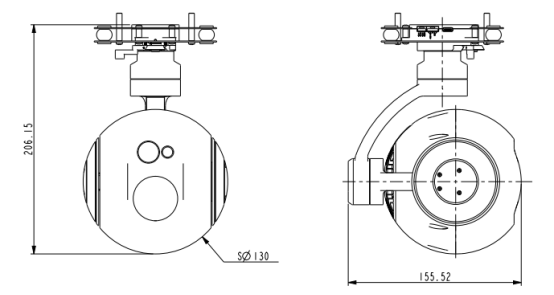

五、 机械尺寸及安装接口图

图2接口、尺寸图
