红外热像仪

探测器类型

非制冷焦平面探测器

工作波段

8μm～14μm

探测器分辨率

640×512

像元尺寸

12μm

镜头焦距

16mm f1.0

视场角

26.3°×21°

伪彩

8

数字变倍

4

噪声等效温差

NETD≤50mK

最小可分辨温差

MRTD≤500mK

可见光

分辨率

1920*1080

响应波段

0.4μm0.8μm

像元尺寸

3.75um

焦距

16mm

视场角

21°×12°

激光测距机

波长

905nm人眼安全

最大测距距离

180m

最小测距距离

15cm

测距精度

5cm

测距频率

1-100Hz可调

伺服平台

偏航转角

-30°～+30°

俯仰转角

-30°～+90°

框架角精度

≤0.2°

最大搜索角速度

20°/s

最大跟踪角速度

10°/s

跟踪角速度精度

角速度不大于土3°/s： 误差不大于0.3°/s;

角速度大于土3°/s：误差不大于10%；

失调角信号精度

≤0.1°

隔离度

不大于3% (2Hz, 3°）；

对地跟踪稳定性

对地跟踪模式下， 光轴摆动频率不大于0.5Hz，其与地面垂线的夹角不大于20。

目标识别概率

≥90%

最大调转速度

30°/s

最大调转加速度

100°/s²

系统参数

开机准备时间

≤15S（完成自检）

供电电压

28±4V

功率

≤24w

重量

650g

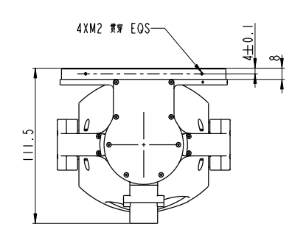

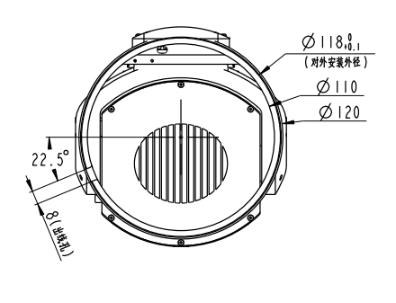

体积

Φ118mm×135mm

接口

控制接口

RS422

视频接口

以太网

存储接口

≤128G存储卡（Mini SD卡）

图片存储格式

jpg格式

视频存储格式

avi格式

环境适应性

工作温度

-40℃～+60℃

存储温度

-40℃～+60℃

振动条件

加速度为2g；垂直、横向、纵向三个方向各30min。

冲击条件

峰值加速度20g，持续时间11ms

防护等级

可在小、中雨中飞行
