一、 产品简介

S070DB微型光电吊舱由长短焦可见光相机（7倍混合变倍）、两轴伺服稳定平台和图像处理组件（自主识别、跟踪）组成。具有超小、超轻、高精度、低延迟等特点，可应用在小型、微型无人机上，完成对目标区域的侦察、监视等任务。

光电吊舱通过可见光相机实现对地目标的探测、识别和跟踪，并同时实时输出可见光视频供任务执行人员查看。

该微型吊舱已经适配过国内多家主流飞控平台，可实现与飞控的无缝对接；并可接入本单位ViewControlStudio显控软件平台，协助总体单位快速完成无人机系统的开发。

该光电吊舱主要应用于侦查、导引、边防巡逻、人员搜救、森林防火等场景。

一、 实物图片

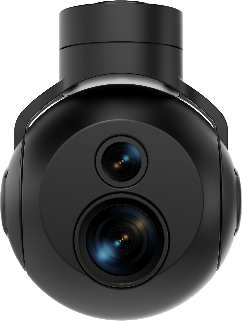

图1 产品图片

二、 产品功能

a) 具备自检和故障上报功能；

b) 具备可见光波段探测能力，能输出可见光图像；

c) 具备7倍光学混合变倍；

d) 具备方位、俯仰两轴自由度运动的能力；

e) 具备接收控制站指令并完成吊舱操作的功能；

f) 具备手动搜索、扫描、归中、自动跟踪、数引等功能；

g) 具备隔离载体扰动，稳定瞄准线的能力；

h) 具备典型目标（人、车）识别功能；

i) 具备多目标跟踪功能；（可选配）

j) 具备手动锁定/解锁目标功能；

k) 具备目标自动跟踪功能，能自动跟踪目标，具备抗自然干扰的能力；

l) 具备记忆跟踪功能，目标在短暂丢失后，可短时间内再次捕获；

m) 具备调节波门大小的功能；

n) 具备跟踪点切换功能；

o) 可通过RS422/百兆网与地面站双向通信，并输出可见光图像、系统工作状态、相机工作状态、光轴位置、视线角速度等信息；

p) 具备拍照和录像功能；

q) 具备手动校漂功能；

三、 挂载平台

微小型旋翼无人机、固定翼无人机、巡飞弹等。

四、 主要技术参数

五、 机械尺寸及安装接口

图2产品机械尺寸图
