一、 产品简介

S070DA微型光电吊舱由非制冷红外热像仪、可见光相机、两轴伺服稳定平台和图像处理组件（自主识别、跟踪）组成。具有超小、超轻、高精度、低延迟等特点，可应用在小型、微型无人机上，完成对目标区域的昼夜侦察、监视等任务。

光电吊舱通过非制冷红外热像仪和可见光相机实现全天时对地目标的探测、识别和跟踪，并同时实时输出红外和可见光视频供任务执行人员查看。

该微型吊舱已经适配过国内多家主流飞控平台，可实现与飞控的无缝对接；并可接入本单位ViewControlStudio显控软件平台，协助总体单位快速完成无人机系统的开发。

该光电吊舱主要应用于侦查、导引、边防巡逻、人员搜救、森林防火等场景。

一、 实物图片

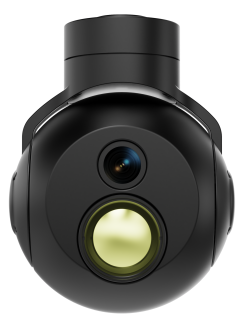

图1 产品图片

二、 产品功能

a) 具备自检和故障上报功能；

b) 具备长波红外、可见光波段探测能力，能输出红外图像和可见光图像；

c) 具备方位、俯仰两轴自由度运动的能力；

d) 具备接收控制站指令并完成吊舱操作的功能；

e) 具备隔离载体扰动，稳定瞄准线的能力；

f) 具备锁定/解锁目标功能，且锁定目标后吊舱输出图像为带有跟踪框的图像；

g) 具备目标自动跟踪功能，能自动跟踪目标，具备抗自然干扰的能力；

h) 具备记忆跟踪功能，目标在短暂丢失后，可短时间内再次捕获；

i) 具备调节波门大小的功能；

j) 具备跟踪点切换功能；

k) 可通过RS422/百兆网与控制站双向通信，并输出红外图像、可见光图像、系统工作状态、相机工作状态、光轴位置等信息；

l) 具备拍照和录像功能；

m) 具备典型目标（人、车）检测功能；

三、 挂载平台

微小型旋翼无人机、固定翼无人机、巡飞弹等。

四、 主要技术参数

五、 机械尺寸及安装接口

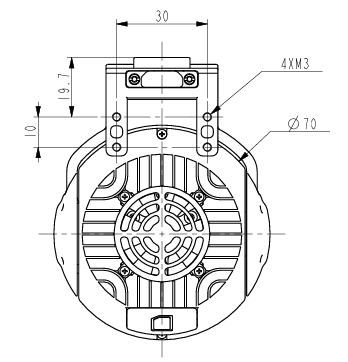

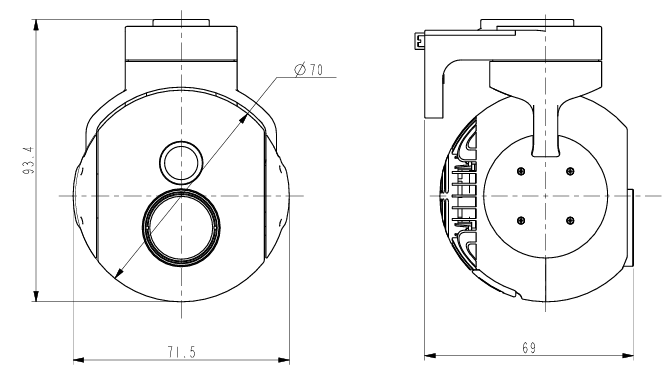

图2产品机械尺寸图
